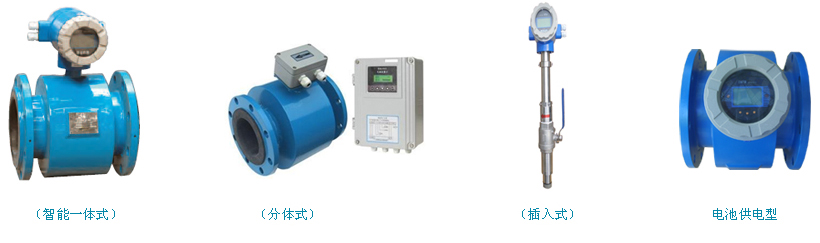

    WSL-LD系列智能電磁流量計是我公司的電磁流量計，其全中文電磁轉換器內核采用高速中央處理器。
一、產品特點：

管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。 測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。 在現場可根據用戶實際需要在線修改量程。 高清晰度背光 LCD 顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。 采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。 采用 16 位嵌入式微處理器，運算速度快精度高，可編程頻率低頻矩形波勵磁，   提高了流量測量的穩定性，功耗低。 全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達 150 ： 1 超低 EM1 開關電源，適用電源電壓變化范圍大，抗 EMC 性能好 內部具有三個積算器可分別顯示正向累計反向累計量及差值積算量，內部設有不掉   電時鐘，可記錄 16 次掉電時間 具有 RS485 、 RS232 、 Hart 和 Modbus 等安息字通訊信號輸出。 具有自檢與自論斷功能

二、電磁流量計選型編碼

□	□	□	□	□	□	□	□	□	□
產品類型	通徑	組合	電極材料	0-無輸出	襯里	就地	通訊	接地環	上限流量(量程)
B-普通型 E-智能型	(mm)	S-一體型 L-分體型	M-MO2Ti T- (鈦) D-Da H-哈氏合金 P-Pt(鉑)	1-4-20mA/C-KHZ 2-4-20Ma	X-蒙膠 F聚四氛乙烯	0-無就地顯示 1-就地顯示	0-無通訊 1-RS485 2-RS232 3-Modous 4-Hart	0-無接地環 1-有接地環 2-有接地電極

三、電極，接地環材料的選擇
    應根據被測流體的腐蝕性來選擇電極的材料，請查有關腐蝕手冊，對于特殊流體應作試驗

內襯材料	名稱	符號	性能	最高工作溫度	適用液體
橡膠	氯丁橡膠		耐磨性中等，耐一般低濃度的酸堿鹽的腐蝕	<80℃	自來水、工業用水、海水
	聚胺脂橡膠		極好的耐磨性能，耐酸堿性能較差	60<℃	紙漿、礦漿等漿液
氟塑料	聚四氟乙烯	F4 或 PTFE	化學性能很穩定、耐沸騰的鹽酸、 硫酸、王水、濃堿的腐蝕	180<℃	腐蝕性強的酸堿鹽液體
	四氟乙烯和六氟丙烯譯名： 特氟隆 FEP	F46或FEP	化學性能略遜于 F4		腐蝕性的酸堿鹽液體
塑料	四氟乙烯和乙烯	F4 或 ETFE	化學性能略遜于 F4		腐蝕性的酸堿鹽液體
	聚乙烯	PO	化學性能穩定	60<℃	污水
	聚苯硫醚	PPS		150<℃	熱水

四、流量范圍的選擇
    最大流量和最小流量必須符合下表中的數

內徑(mm)	10	15	20	25	32	40	50	65
Qmin(m3/h)	0.028	0.063	0.02	0.09	0.11	0.13	0.15	0.17
Qman(m3/h)	4.24	9.54	16.96	26.5	43.42	67.85	106.0	179.0
內徑(mm)	80	100	125	150	200	250	300	350
Qmin(m3/h)	0.18	0.2	0.22	0.26	0.29	0.35	0.42	0.52
Qman(m3/h)	271.0	424.0	662.0	954.0	1690	2650	3810	5190
內徑(mm)	400	450	500	550	600	700	800	900
Qmin(m3/h)	0.65	0.71	0.83	0.94	1.21	1.45	1.63	1.75
Qman(m3/h)	6780	8570	10600	12800	15200	20700	27100	34300
內徑(mm)	1000	1100	1200	1400	1600	1800	2000	2200
Qmin(m3/h)	1.98	2.33	2.97	3.54	3.99	4.92	5.98	7.26
Qman(m3/h)	42400	51300	61000	83121	108566	137404	169635	205258

五、安裝地點的選擇：

為了使變送線路工作可靠穩定，在選擇安裝地點時應該注意以下幾方面的要求： 1.盡量避開鐵磁性物體及具有強電磁場的設備（如大電機，大變壓器等）以免磁場影響傳感器的工作 磁場和流量信號。 2.應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。 3.應盡量避免日曬雨淋，避免環境溫度高于60度及相對濕度大于95%。 4.選擇便于維修，活動方便的地方。 5.流量計應安裝在水泵端，絕不能在抽吸側安裝；閥門應該安裝在流量下游側。

六、安裝要求：

為了正確的測量，在選擇管道上位置時應該注意以下幾點要求： 1.傳感器既可在直管道上安裝，也可以在水平或傾斜管道上安裝，在要求二電極的中心連線處于水平狀態。 2.介質在安裝位置應該滿管流動，避免不滿管及氣體附著在電極上。 3.對于液固兩相流體，最好采用垂直安裝，使被傳感器襯里磨損均勻，延長使用壽命。 4.流量計安裝位置介質不滿管時，可采取抬高流量半后端管路的方法，使其滿管，嚴禁在管道最高點 和出水口安裝流量計。 5.修改管道的方法： 當介質流速達不到要求時，應當選用比較小口徑的流量計，這時應使用異徑錐形管或修改部分管道，使其與其傳感器同口徑，但前后直管段至少需滿足：前直管段≥5DN，后直管段≥2DN（DN為管徑） 6.前后直管段長度為流量計前≥5N，后端≥2DN。
