WSL700系列導波雷達物位計

一、測量原理

導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。

二、輸入

反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D

三、輸出

通過輸入空罐高度E(=零點)，滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

四、測量范圍

說明：
H----測量范圍
L----空罐距離
B----頂部盲區
E----探頭到罐壁的最小距離
頂部盲區是指物料最高料面與測量參考點之間的最小距離。
底部盲區是指纜繩最底部附近無法精確測量的一段距離。
頂部盲區和底部盲區之間是有效測量距離。
注意：
只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。

五、產品簡介

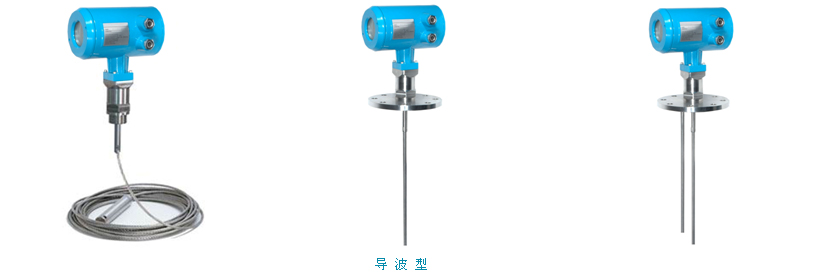

WSL700系列導波雷達物位儀表
類別	WSL701	WSL702	WSL703
應用	液體、固體顆粒	液體、固體顆粒	液體
測量范圍	30米	6米	6米
過程連接	螺紋、法蘭	螺紋、法蘭	螺紋、法蘭
過程溫度	-40-250℃	-40-250℃	-40-250℃
過程壓力	-1.0-40bar	-1.0-40bar	-1.0-40bar
精度	±1mm	±1mm	±1mm
頻率范圍	100MHZ-1.8GHZ	100MHZ-1.8GHZ	100MHZ-1.8GHZ
防爆/防護等級	EXiaIICT6/IP68	EXiaIICT6/IP68	EXiaIICT6/IP68
信號輸出	4…20mA/HART(兩線)	4…20mA/HART(兩線)	4…20mA/HART(兩線)

六、技術參數

量程比：	工作頻率：100MHZ-1.8GHZ 測量范圍：纜式：0-30m；桿式、雙桿式：0-6m 重復性：±3mm 分辨率：1mm 采樣：回波采樣55 次/s 響應速度：>0.2S（根據具體使用情況而定）輸出電流信號：4-20mA 精度：<0.1%
通訊接口：	HART 通訊協議
過程連接：	G1-1/2 法蘭DN50，DN80，DN100，DN150
過程壓力：	-1-40bar
電源：	電源：24VDC(±10%),紋波電壓：1Vpp 耗電量：max 22.5mA
環境條件：	溫度-40℃～+80℃
外殼防護等級：	IP68
防爆等級：	EXiaIICT6
兩線制接線：	儀表供電和信號輸出共用一根兩芯屏蔽電纜線電纜入口：2個M20×1.5(電纜直徑5--9mm)
