    WSL液位變送器的核心部分-壓力傳感器，采用的是美國，瑞士等著名壓力傳感器制造廠家生產的新一代壓力傳感器。并結合國外高性能大規模集成電路及嚴密的結構工藝，具有體積小，重量輕，測量精度高，結構嚴密可靠，防雷擊措施完善，安裝方便，長期穩定度好等優點。

一、適用對象

WSLP 普通型，用于儲水池、高樓水塔供水、礦井排水、水井、水庫液位的測量。 WSLW 污水型，用于污水處理廠、石油化工廠污水池、自來水加氯池水位的測量。 WSLG 高溫型，用于熱水、開水等高溫非溶劑、非腐蝕性液體液位的測量。 WSLN 泥漿型，用于含沙量較大的江河水位、泥漿液位的測量。

二、工作原理

WSL系列液位變送器的核心部件--壓力傳感器是利用單晶硅的壓阻效應，在單晶硅膜片上擴散一個惠斯通電橋。被測壓力通過隔離膜片和導壓硅油傳到敏感元件上，由于壓阻效應，四個橋臂電阻的阻值發生改變，電橋失衡，輸出端就有一個對應于壓力變化的電信號輸出。此信號經IC放大電路輸出調整回路后，輸出一個標準的4～20mA的二線制電流信號

三、主要技術指標

1、測量范圍：0.2、0.5、1、2、5、10、15、20、30、50、80、100、150、200m 300m 2、測量精度： 普通型、污水型：0.1%、0.2%、0.5%F.S 高溫型、泥漿型：0.2%、0.5%、1.0%F.S 3、介質溫度： 普通型、污水型、泥漿型：0～50℃ 高溫型：0～85℃ 4、輸 出：4～20mA、1～5V、0～10mA 5、相對濕度：0～95% 6、電 源：24VDC，無負載變送器可在12VDC 工作，最高工作電壓36VDC。 7、過載能力：基準量程的1.5 倍 8、溫度附加誤差：    (1)零點溫度附加誤差：±0.5%F.S／55℃    (2)綜合溫度附加誤差：±1.0%F.S／55℃ 9、防爆標志：iaⅡBT6

四、形結構

五、安裝形式

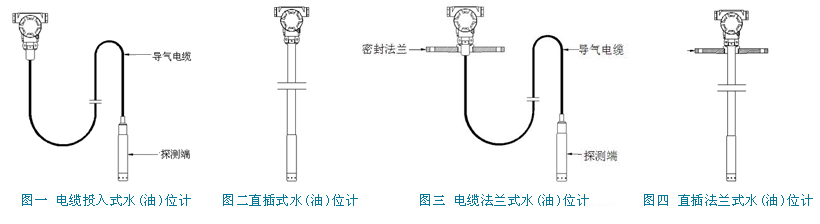

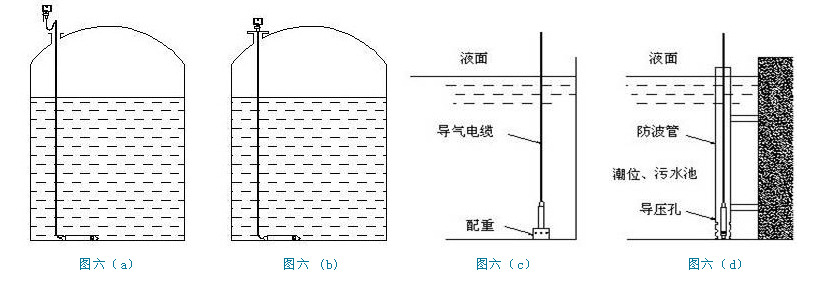

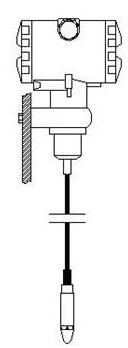

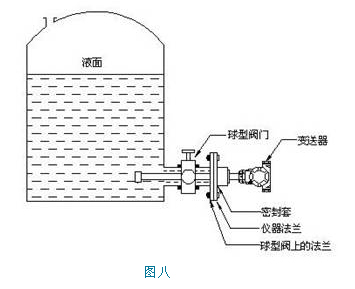

（一）、液位變送器電纜式有兩種安裝形式：懸掛式和法蘭安裝。見下圖六(a)、圖六(b)。對于波動較大的水(油)池的液位測量，可以根據具體情況采用防波管、固定支架等辦法固定變送器，見圖六(c)、圖六(d)。 采用懸掛式安裝方式時，應使變送器中繼箱遠離水面，以防止潮氣的侵蝕。在有條件的場合，配備接線箱，將變送器中繼箱固定在接線箱內。 懸掛式液位變送器的安裝方法： 懸掛式液位變送器中繼箱用安裝支架連接固定。安裝支架可以固定在管子或角鋼等上面，見圖4。在某些特殊場合，可根據用戶實際應用環境，采用其它固定方式固定中繼箱。 （二）、液位變送器直插式安裝形式見圖八

六、接線方式

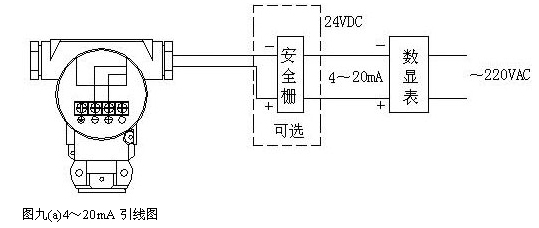

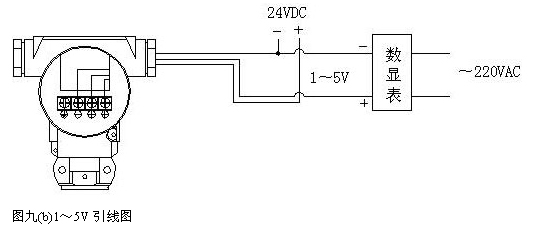

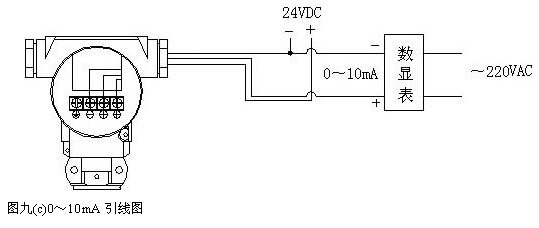

請打開中繼箱的端蓋，根據變送器的不同輸出按圖示接線。 防爆要求：在防爆現場，24VDC必須經安全柵后引入現場使用， 如圖九（a）所示。

七、選型

WSL-   液位變送器     代號   使用對象 P   普通型 用于儲水池、高樓水塔供水、礦井排水、水井、水庫液位的測量。 W   污水型 用于污水處理廠、石油化工廠污水池、自來水加氯池水位的測量。 G   高溫型 用于熱水、開水等高溫非溶劑、非腐蝕性液體液位的測量。 N   泥漿型 用于含沙量較大的江河水位、泥漿液位的測量。      代號   安裝方式 0   懸掛式 1   法蘭安裝     代號   輸出形式 2   二線制 4～20mA 4   四線制 0～10mA       代號   精度 01-   0.1 02-   0.2 05-   0.5 10-   1.0     代號   工作溫區 T50   0～50℃ T80   0～80℃ T100   0～100℃ 代號   量程范圍 L   0～200m(單位：米) 代號   安裝高度 /A   配導氣電纜長度(單位：m)  WSL-    P     0    2      05-     T50L3.5m/A5m←←←變送器完整型號舉例
