| 一、氧化鋯氧量分析儀測氧工作原理 | ||||||||||||||||||||||||||||||||

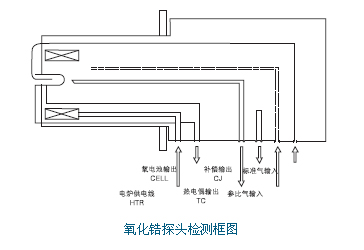

氧化鋯材料是一種氧化鋯固體電解質，是在純氧化鋯中摻以一定量的氧化鈣或氧化釔經高溫燒結后形成的穩定的氧化鋯陶瓷燒結體。由于在它的立方晶格中含有氧離子空穴，因此，在高溫條件下它是良好的氧離子導體。  利用它的這一特性，在一定的溫度下，當傳感器兩側的氧含量不同時，它便是一個典型的氧濃差電池。如果在氧化鋯管內外涂制純鉑電極，用電爐對氧化鋯管加熱，使其內外壁接觸氧分壓不同的氣體，氧化鋯管就成為一個氧濃差電池，在兩個鉑電極上將發生如下反應： 在空氣側（參比側）電極上：O2+4e→2O2- 在低氧側（被測側）電極上：2O2-→O2+4e 當這兩種遷移達到平衡后，便在兩電極間產生一個與氧濃差有關的電勢信號E。 氧電勢值E符合能斯特方程：  式中： R-氣體常數 T-鋯管的絕對溫度 F-法拉第常數 PX-被測氣體氧濃度百分數 PA-參比氣氧濃度百分數，一般為20.6％。 | ||||||||||||||||||||||||||||||||
二、氧化鋯氧量分析儀技術規格 | ||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||

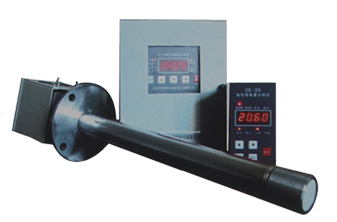

三、WSLY系列氧化鋯氧量分析儀具有以下主要特點 | ||||||||||||||||||||||||||||||||
| 1、傳感器使用了日本離子鍍膜技術，大幅度提高了使用壽命。 2、氧化鋯探頭采用全321不銹鋼（1Cr18Ni9Ti)護套，具有極佳的 耐磨及耐蝕性。 3、直插式：無需取樣系統，響應快，有效的降低煙氣中灰份堵塞。 4、熱擴散參比：無需專門的參比空氣泵，使用維護簡單。 5、雙參數設計：克服國產氧化鋯性能離散性，測量準確，延長使用壽命。 6、工況在線校準：準確可靠，單標氣在線校準方便，工況點可直接標定，測量精準。 7、熱惰性保護：安裝方便，可熱安裝，對停啟爐適應性強。 8、元件可拆：元件更換方便，便于維修，降低使用成本。 9、多功能顯示：氧含量(%)； 氧電勢；溫度，本底電勢參數數顯直觀方便 10、雙量程：同時具有0-10% 和0-20.6%雙量程，測量范圍廣。 11、雙輸出：同時具有開關量節點輸出和4-20mA兩檔輸出。 12、負載大：750歐/4-20mA,便于遠程安裝。 13、本底電勢可調，調節范圍寬，可隨時檢查元件老化等參數。 14、全浮式設計：共模輸入，抗電場干擾性強，無需專用地線，安裝方便。 15、產品系列化適應性強：可適用于燃氣、燃油、燃煤各種爐型。測量溫度從室溫至1400度均可選擇到合適的型號。 | ||||||||||||||||||||||||||||||||
四．氧化鋯氧量分析儀如何選型 | ||||||||||||||||||||||||||||||||
|
主要以下幾方面考慮選型： 轉換器的顯示量程為：０－20.6%或０－１０％。 |
