一、用途 用于防止供風管道內空氣的雜質、粉塵進入取壓管線或動壓測量裝置的取壓孔（全壓孔或靜壓孔）中形成堵塞，影響風壓和風量測量。利用這種吹氣測量方法，可以測量有粉塵、煙灰的供風管道內的壓力。

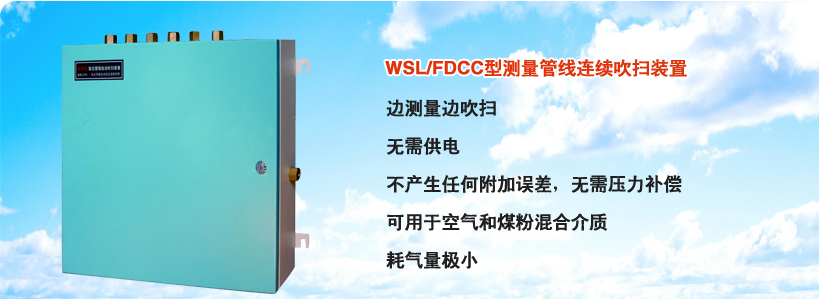

二、概 述 WSL/FDCC型測量管線連續吹掃裝置,是以恒定的氣體,對測量管線進行不間斷地吹掃,同時進行測量。
連續吹掃的關鍵技術優點在于，不能因為吹掃而造成測量誤；如果有微小的測量誤差，則測量誤差不能因為被測壓力的變化而發生變化，應保持為某一個恒定的微小誤差，以便于修正誤差。
使用WSL/FDCC型測量管線連續吹掃置，不會產生任何測量誤差：
1.恒流氣源控制器：產生一個不隨被測壓力變化而變發生變化的恒定吹掃氣流，并有過壓保護功能；
2.吹掃前端裝置：使吹掃氣流在測量管線上產生的附加壓力降至趨于零。
三、特點
對測量不產生附加誤差，誤差在0.00001～0.1Pa 之間
無需供電
吹掃氣流恒定不變
耗氣量小，1～2 升/ 分鐘
無故障，免維護
四、技術參數：
|
測量介質 |
3～6kg/cm2 壓縮空氣，無油、無水、無塵 |
|
耗氣量（吹掃流量） |
1升/ 分鐘/ 路（1 個大氣壓下），根據管線阻力調整 |
|
壓 力 |
安全放空壓力為風管道壓力的5倍以上 |
|
外 殼 |
采用厚度與風管道壁厚相同的不銹鋼板或碳鋼,外殼寬度為250-300mm |
|
供 電 |
無需供電 |
|
環境溫度 |
-20～+60℃ |
|
外形尺寸 |
根據每個箱內集裝的路數不同而異； |
|
HL 控制器：460(高)mm × 430(寬)mm × 106(深)mm（四路） |
|
QD 前端：Φ 50mm，高500mm；（四路） |
|
重 量 |
HL 控制器13 公斤（四路）；QD 前端3 公斤（四路） |
|
標準吹掃路數 |
1 路、2 路、4 路、6 路。可根據用戶要求定做 |
五、對風量測量管的吹掃 由于風量測量裝置（畢托管、均速管、雙文丘里、橫截面流量計、機翼裝置等）是位于風管道內部的。而且其結構各異，全壓和靜壓取樣裝置復雜，它們比風壓測量管線更容易被堵塞，而且不易清除。因此更需要使用自動吹掃裝置。由于全壓和靜壓取樣器裝置的結構不同，管徑也不同，因此，對吹掃氣流產生的阻力也不相同。但由于每條管線上產生的Δ P 都是趨于零，因此無需對兩條管線上的吹掃氣流進行調整，也可以實現無誤差測量。
