一、 用途：FDZH發電機指揮信號裝置是用于主控制室和汽機房之間彼此傳送命令和機組運行狀況的。一套完整的指揮系統，包括在主控室的發電機控制盤上和汽機房汽機控制盤上，各裝設一臺發送和接受命令的指揮信號裝置
二、 特點：1、該指揮信號裝置采用單片機進行聯絡控制，它可自由組合各種不同回路數的指揮信號裝置。
2、該指揮信號裝置一改目前常用的多信號線連接方式，采用計算機的通訊接口（RS485通訊方式 進行數據傳輸；兩機之間僅需兩根線連接，提高了系統的可靠性、安全性。
3、該指揮信號裝置內設置有故障自診斷功能，在命令發出對方無法接受情況下，機內設置的蜂鳴 器自動報警，提示操作人員注意檢查兩機之間的連接線是否出現開路或虛接等現象。
4、該指揮信號裝置與DCS適配，采用MODBUS通訊方式，組態程序無需另加接口程序。
5、該指揮信號裝置還可根據用戶需求，根據其功能特性及外形尺寸進行特殊加工。
6、該指揮信號裝置的供電方式可采用220V AC或220V DC兩種電源,同時還可根據用戶需求加工其它規格的供電方式。
7、該指揮信號裝置基本型產品的主要性能：
1>主控制室發給汽機房的信號一般有下列八種：
①、注意 ②、增負荷 ③、減負荷 ④、已合閘 ⑤、已掉閘 ⑥、停機 ⑦、更改命令 ⑧、電話
2>汽機房發給主控制室的信號一般有下列六種：
①、注意 ②、可并列 ③、減負荷 ④、汽機調整 ⑤、更改命令 ⑥、機器危險

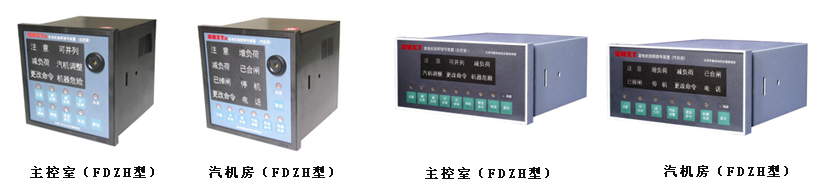

3>ZHXT發電機指揮信號裝置有兩種不同大小尺寸的結構:
1、FDZH 型小指揮信號裝置，面板尺寸為80mm × 160mm，其中蜂鳴器在裝 置的內部。如果感覺音量不夠大，可以外接蜂鳴器。
2、FDZHa 型大指揮信號裝置，面板尺寸為160mm × 160mm，蜂鳴器在裝置的面板上，不需外接蜂鳴器。
三、技術指標
|
顯 示 |
綠色LED漢字（機器危險為紅色） |
|
按 鍵 |
薄膜不銹鋼按鍵 |
|
供 電 |
22VAC,1A |
|
外形尺寸 |
（高*寬*深） |
|
FDZH |
80*160*150mm |
|
FDZH |
160*160*150mm |
|
表盤開孔尺寸 |
FDZH:70*152mm |
|
FDZH:160*160*150mm |
四、接線： 1》蜂鳴器內接：FDZH指揮信號裝置內均有蜂鳴器，當發送“注意”時，對方裝置中的蜂鳴器發聲，以提醒對方注意。
2》蜂鳴器外接：如嫌蜂鳴器聲音小，可以外接訊響器，將“訊響”的兩個端子接訊響器端子即可。繼電器的觸點容量為:2A/250VAC.當外接訊響器時，需串接訊響器電源。由于“訊響器”的接點只是一個無緣觸點，所以用戶可以對外接蜂鳴器采用交流或直流供電。
3》接線說明:
1, 主控室和汽機房的信號一一對應接線，除供電部分；
2，供電為220v，可以是交流，也可以是直流；
3，建議使用屏蔽電纜；
4，電纜容量；每根信號線的容量不超過0.05A.12VDC；12VDC的容量不超過0.05A.12VDC,
五、操作說明 本裝置分別安裝在主控室的電控盤、汽機控制室的儀表盤上后，在系統運行過程中，若主控室要向汽機控制室發出命令時，按下安裝在電控盤上的本裝置相應按鍵時，本機相應的小指示燈常亮，對方（安裝在汽機儀表盤）裝置上相應的燈閃爍，同時機內的蜂鳴器“鳴”，機內用于外接訊響器繼電器觸點閉合；當對方操作人員按下復位鍵后，本機相應的指示燈暗，機內的蜂鳴器停“鳴”，機內用于外接訊響器繼電器觸點斷開。反之操作原理相同。
