一、產品用途 常用于測量通風管道、工業 管道、爐窯煙道內的氣流速度。 有可靠的理論依據，使用方便、 準確。 |
|

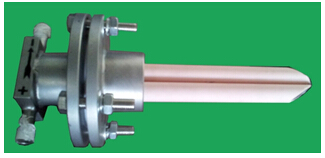

二、產品概述
耐磨風速傳感器是基于皮托管風速測量原理的差壓式風速傳感器。該傳感器適用于各種管道中氣體流速和流量的測量，且長期穩定重復性好、安裝維護簡便。最突出的特點就是其耐磨、耐腐蝕和耐高溫性都優于市場上同類產品。
三、產品特點
1、耐磨、耐高溫
2、結構簡單、安裝方便
由兩根取壓管和管接頭、安裝法蘭組成，是一種結構簡單的插入式儀表。
3、不可恢復性壓力損失小
不可恢復性壓力損失僅占差壓的2%~10%
4、適用范圍廣
a、適用于各種氣體測量
b、適用于管徑25mm~9000mm的管道
5、準確度及穩定性好
在充分發展紊流的流場中，其準確度可達實測值的1%，穩定性為實測值的±0.1%。
6、維護方便
耐磨風速傳感器由于結構簡單，沒有易損的轉動部件，因此幾乎沒有維護工作。
四、技術指標
|
測量介質 |
流體條件 |
精度等級 |
適用管徑 |
工作溫度 |
|
氣體 |
流體必須充滿整個管道 |
1% |
25mm~9000mm |
-50℃~900℃ |
五、使用方法

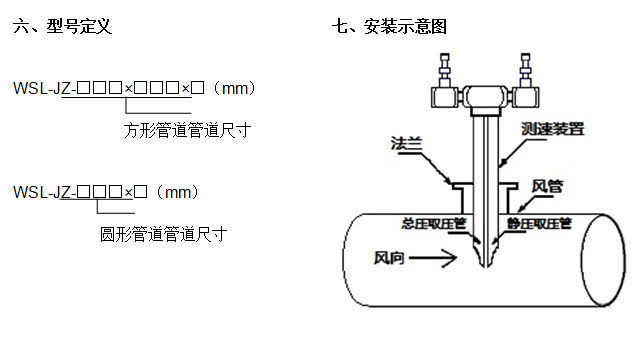

1．要正確選擇測量點斷面，確保測點在氣流流動平穩的直管段。為此，測量斷面離來流方向的彎頭、閥門、變徑異形管等局部構件要大于4倍管道直徑。離下游方向的局部彎頭、變徑結構應大于2倍管道直徑。
2．在直管段條件足夠時，管道中心的流速最快。因此，風速傳感器安裝時，取壓口要安裝在管道中心。
3．安裝時應當將全壓孔對準氣流方向，以指向桿指示。測量點插入孔處應避免漏風，防止該斷面上氣流干擾。
