 測量范圍大 選用不同型號的傳感器 , 可實現口徑 DN20 ～ DN6000mm 管道流量的測量 測量內容豐富 中文顯示瞬時熱流量、瞬時流量、流速、累積熱量、累積流等量 可靠性高 采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高 強大的記憶功能 自動記憶前128日、前64月、前五年累積熱量和流量、年月日累積數據都可以通過MODBUS協議讀出 抗干擾能力強 采用雙平衡信號差分發射，接收電路,有效抵御變頻器,電視塔,高壓線等強干擾源. 可編程定量控制器 具有一個可編程內置的定量控制器，可以使用外部輸入信號或MODBUS指令啟動 |
 |
| 可選配的傳感器 | 基本型號 | 測量范圍 | 流體溫度 | 精度 | |
標準外夾式  |
M1(小型) | WSL-CGBM1 | DN15-100mm | -30℃～90℃ | ±1% |
| M1 (中型) | WSL- CGBM2 | DN50-1000mm | |||
| M1大型) | WSL- CGBM3 | DN300-6000mm | |||
高溫外夾式  |
GM1 (小型) | WSL- CGBGM1 | DN15-100mm | -30℃～160℃ | |
| GM1 (中型) | WSL- CGBGM2 | DN300-1000mm | |||
插 入 式  |
CM1 (標準插入) | WSL- CGBCM1 | DN80-6000mm | -40℃～160℃ | |
| CM1 (加長插入) | WSL- CGBCM2 | ||||
標準管段式 |
標準管段式 | WSL- CGG | DN15-1000mm (詳見附錄2) |
-40℃～160℃ | ±0.5% |
| 電 源 | 一次表DC8-36V, 二次表AC220V或DC24V | ||||
| 輸 入 | 3路4～20mA模擬輸入,2路三線制PT100電阻信號輸入 | ||||
| 輸 出 | 隔離 RS232/RS485 輸出,2 路隔離 OCT輸出，1 路隔離 4-20mA 輸出( 無源 ) | ||||
| 通信協議 | METER-BUS協議，MODBUS 協議，富士擴展協議，簡易水表協議 | ||||

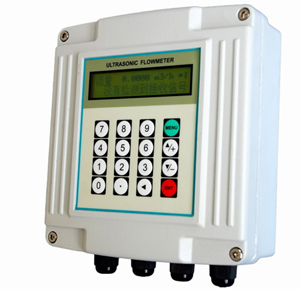

| 可 選 擇 的 主 機 |
|
外夾式熱量測量圖 | ||
 | ||||
|
插入式熱量測量圖 | |||
 | ||||
|
管段式熱量測量圖 | |||
 |
 |
 |
 |
| 小型傳感器M1 (帶磁性) DN15～DN100mm -40℃～160℃ |
中型傳感器M2(帶磁性) DN50～DN1000mm -40℃～110℃ |
中型傳感器M3(帶磁性) DN300～DN6000mm -40℃～110℃ |
 |
 |
|
| 高溫小型傳感器GM1 DN15～DN100mm -40℃～160℃ |
高溫中型傳感器GM2 DN50～DN1000mm -40℃～160℃ |
